產品名稱

沙塵試驗箱

產品型號

IP6X-216

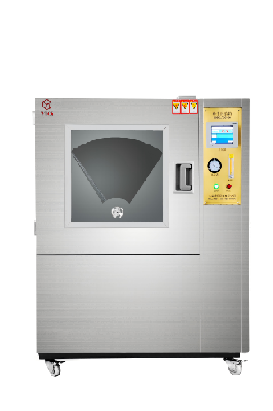

產品圖片

圖片供參考，以實際機臺為準

1 試樣限制

1) 易燃、易爆、易揮發性物質試樣的試驗或儲存

2) 腐蝕性物質試樣的試驗或儲存

3) 生物試樣的試驗或儲存

4) 強電磁發射源試樣的試驗或儲存

5) 放射性物質試樣的試驗或儲存

6) 劇毒物質試樣的試驗或儲存

7) 試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存

2 功能用途

1) 沙塵試驗箱是模擬戶外粉塵較多的環境，評估樣品在多塵環境中的密封性能。

2) 本設備的基本原理結構是在密閉的內箱底部設計收塵漏斗，在通過循環風機將粉塵從漏斗底部向內箱頂部垂直向上吹塵，同時在吹風管上裝置上安裝放塵裝置，確保粉塵循環工作。

3) 專為科研、產品開發和質量檢測提供相應的環境模擬和加速測試試驗，用于考核和確定電工、電子產品外殼和密封性和電氣設備外殼的防護（IP）等級鑒定，以及在防塵試驗后或在試驗期間能否保證設備和元件良好的工作性能及現在使用的（道路車輛外部照明和光信號裝置環境耐久性）的試驗。

4) 廣泛運用于家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗。

3 產品特點

1) 采用PLC控制系統，TFT觸摸屏顯示，數據化管理，操作簡單。

2) 本設備帶有粉塵除濕裝置，溫度可調可設定。

3) 箱門使用負壓吸引式氣密措施并與吹塵機安全互鎖，開門時風機不工作。

4) 采用進口品牌配件，確保試驗箱運行穩定。

5) 加裝超溫保護、缺相保護、漏電斷路保護器，安全可靠。

4 容積、尺寸

4.1 標稱內容積

216 L

4.2 內箱尺寸

寬600*高600*深600 mm

4.3 外型尺寸

寬1450*高1750*深1250 mm

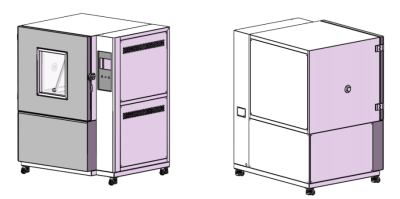

4.4 外形示意圖

5 性能

5.1 測試環境條件

1) 環境溫度+5℃～+35℃

2) 相對濕度≤85%RH

3) 試驗箱內無試樣（另有說明除外)

5.2 測試方法

1) GB4208-2017 《外殼防護等級(IP代碼)》IP6X的要求。

2) IEC60529-2001 《外殼防護等級(IP代碼)》IP6X的要求。

3) GBT2423.37-2006 沙塵試驗箱LA1和LA2要求。

4) GB 4208-2008 外殼防護等級（IP代碼）IP6X的要求。

5.3 金屬篩網

1) 標稱線徑：50 um

2) 線間標稱間距：75 um

5.4 試驗用塵

1) 滑石粉和硅酸鹽水泥、二氧化硅等。

2) 粉塵濃度控制范圍：2～4 Kg/m3。

3) 粉塵除濕方式：電加熱除濕。

4) 揚塵方式：自上而下吹塵方式。

5) 揚塵風速：風速設置后自動控制風速（選購件）。

6) 氣流速度：灰塵風速0.5～2m/s（選購件）

5.5 試驗溫度范圍

1) 溫度范圍R.T+10～+70 ℃

2) 溫度分辨率0.01℃

3) 溫度波動度0.5℃

4) 溫度偏差±2.0℃

5) 溫度均勻度：±2.0℃（常壓、空載）

6) 升溫速率：≥2.0℃/min，全程平均非線性，帶試驗負載

1.1 工作噪音

≤75dB（A）

噪音值是在離設備正面1m、高度1.2m處測得的數據（自由空間中）

6 結構特征

6.1 結構方式

整體組裝成形

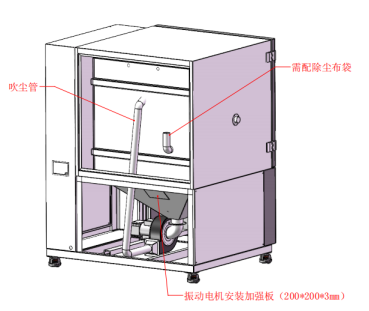

6.2 原理圖

6.3 箱體材質

1) 箱體內壁：SUS304不銹鋼鋼板。

2) 箱體外殼：冷軋鋼板，高溫烤漆。

3) 保溫層：耐高溫巖棉，保溫、隔熱效果良好

6.4 試驗箱門

1) 使用負壓吸引式氣密措施,確保灰塵不泄露。

2) 試驗箱門與吹塵機安全互鎖，確保開門時風機不工作，避免粉塵外溢。

3) 采用硅橡膠密封條緊貼于門內側邊沿及門框四周，以防塵土外溢。

6.5 集塵料斗

1) 箱體底面裝置有錐形集塵料斗，收集試驗粉塵沿著料斗底部進入循環風管通道進行再循環

2) 粉塵回收裝置：為減輕工作強度，保護人體健康，設備加裝粉塵回收裝置。

6.6 吹塵循環風道

整個風道采用進口高級不銹鋼板制作，形成良好的吹塵 循環系統，使氣流能順暢地流動，最大限度的使塵土分散均勻

6.7 振擊器

料斗外壁裝有電動振擊器，振擊時間與間隔時間均可設定

6.8 加熱裝置

循環風道中裝有加熱管加溫灰塵，避免灰塵凝結，熱量安全穩定；具有定時加熱控制

6.9 降噪裝置

在室體內部與設備間四周均裝有吸音巖棉，最大程度降低設備運行帶來的噪音

6.10 真空抽氣系統

負壓系統由渦旋氣泵、負壓管路、負壓壓力傳感器、空     氣流量計等組成（選購）

6.11 置物臺

采用網狀置物平臺,承重50kg/m2

6.12 泄壓裝置

配套粉塵濾清器，保持室內壓力平衡，粉塵不泄露至室外。

6.13 觀察窗

帶自動刮塵器的可視大屏玻璃觀察窗

6.14 照明燈

防爆防潮燈，LED燈珠

6.15 測試引線孔

直徑50mm *1 套，配有專用軟膠塞及不銹鋼蓋子

7 電氣控制系統

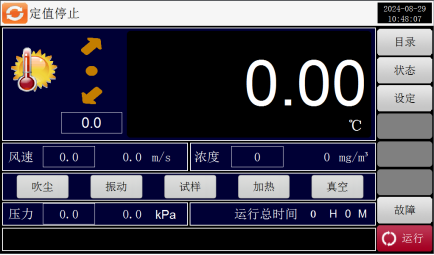

7.1 控制器界面

7.2 專利說明

1）沙塵試驗箱控制系統 2014SR198613。

2）試驗箱集中控制系統 2019SR0254745。

3）試驗設備遠程監控系統 2017SR736783。

7.3 功能簡介

1）控制：PLC程序、采集模塊與通信模塊集成I/O式。

2）試驗程序：YUTAI專利試驗程序，支持定值/編寫程序運行。

3）顯示界面：TFT觸摸屏， 7寸界面，支持中英文語言。

4）控制項目：吹塵周期，溫度，風速，試驗時間，停開機等。

7.4 顯示器

7 英寸，TFT彩色LCD顯示器

7.5 運行方式

程序方式、定值方式

7.6 設定方式

觸摸屏方式，中英文菜單

7.7 程序容量

1) 可編輯程序

A. 數量：最大100組

B. 步數：最大99步

C. 循環數：最大999個

2) 程序可鏈接（鏈接程序序號可選擇）

3) 程序時間可設 1 分鐘～999 小時。

7.8  設定范圍

溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

7.9 設定及顯示分辨率

1) 溫度：0.01 ℃

2) 時間：0.1 min，1 s

7.10 輸入

熱電偶（鉑電阻/電壓/電流等，根據設備需要）

7.11 通訊接口

1) RJ-45以太網接口（IEEE802.3i/3u/3ab，100Mbps）

2) RS-485接口

3) RS-232接口

4) USB接口

7.12 接口轉換器（選購）

1) RS-232接口：RS-485/ RS-232接口轉換器

2) GPIB接口（IEEE 488.2）：RS-485/GPIB接口轉換器

7.13 通訊協議

STEN通訊協議

7.14 RAS-2003集中監控軟件(選購）

1) 支持接口類型：

A. RJ-45以太網接口（IEEE802.3i/3u/3ab，100Mbps）

B. RS-485接口

C. RS-232 接口（需配RS-485/RS-232轉換器）

2) 具有本地和遠程通訊功能，最多可同時連接16臺設備

3) 功遠程監視/設置/操作，故障報警，曲線記錄/顯示

4) 兼容系統：英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

7.15 控制方式

1) 抗積分飽和PID

2) BTC平衡調溫控制方式

3)

7.16 曲線記錄功能

1) 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為350天（當采樣周期為1.5分鐘時）

2) 控制器記錄的試驗曲線數據為：

2路溫度－設定溫度和實測溫度

7.17 USB功能

1) 配U盤（容量不小于8G，不保修）一個.

2) PC機專用軟件光盤1張。

3) 通過PC機專用軟件編制試驗程序并保存到U盤，再從U盤將試驗程序調出并存入控制器中；也可將控制器內的程序轉存到U盤，再存入PC機進行分析和管理。

4) 可將存儲在控制器內記錄的試驗曲線數據轉存到U盤上。

5) 通過PC機專用軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改標志)；或將記錄數據轉換為可由Microsoft Office讀取的Access數據文件。

6) 兼容系統：英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

7.18  附屬功能

1) 故障報警及原因、處理提示功能

2) 斷電保護功能

3) 上下限溫度保護功能

4) 日歷定時功能(自動啟動及自動停止運行)

5) 自診斷功能

7.19 測量傳感器

溫度：PT100鉑電阻熱電偶

7.20 其它配置

1) 電源線纜：五芯（三相四線+保護地線）電纜1條（約4米長）

2) 試樣電源控制端子（選購）繼電器觸點控制，AC240V、2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

3) 總電源漏電斷路器總電源輸入，漏電斷路及過載斷路用額定感應電流：30mA

4) 累時器（0～99999）h，不可復零

8 安全保護裝置

8.1 電源安全保護

1) 獨立漏電保護空氣開關

2) 總電源相序和缺相保護

3) 試驗箱接地保護

4) 獨立電源啟停按鈕開關

8.2 試驗箱

極限超溫，壓力自動平衡保護

8.3 加熱系統

加熱管極限超溫，加熱管短路保護，加熱過流保護

8.4 電源

總電源漏電保護，過載及短路保護，控制回路短路保護

8.5 循環風機

風機過載、風機短路、風機反轉保護

8.6 誤操作保護

風機與試驗箱門形狀互鎖保護

9 機臺配置

9.1 標準配置

1) 試驗箱主機：內SUS304，外烤漆，中國YUTAI,1 臺。

2) 試驗箱門：鉸鏈式，單開，中國YUTAI,1 套。

3) 觀察視窗：透明鋼化玻璃，中國YUTAI,1 套。

4) 腳輪：用于搬遷移動與定位，PU輪，萬向輪帶剎車器，4 套。

5) 篩網樣品架： 中國YUTAI,1 套。

6) 加熱管：用于粉塵加熱除濕，2000W，中國YUTAI,，2 組。

7) 電機：長軸立式，臺灣翊正， 1 套。

8) 風機：YS633-2，370W，2800r/min，0.95A，臺灣翊正， 1 套。

9) 風輪：配風機使用，臺灣翊正， 1 套。

10) 控制PLC：程序、信息采集與通信模塊集成I/O式，中國YUTAI，1 套。

11) 觸摸屏：威綸通或昆侖通泰，7寸，1套。

12) 溫度測量體：美國 Omega 2 支。

13) 限溫器：韓國彩虹 1套。

14) 真空表：60mm軸向帶氣壓真空表,-0.1 ～ 0 ,振興,1 套。

15) 玻璃轉子流量計：LZB-3WB，面板式，0.06-0.6L/min，振興，1個。

16) 振動馬達M3-45 臺灣亞士霸

17) 真空泵：渦旋氣泵ZHB410A01 德國好凱德，1 套。

18) 差壓開關TEB 中國天恩儀表TEB

19) 差壓表MAPRESSURE 中國東亞儀表

20) 空氣流量計LZT15-M 中國東亞儀表

21) 漏電開關：三相380V /32A，中國正泰，1 套。

22) 電纜線，中國金龍羽，1 批。

23) 接線排：日本和泉，1 套。

24) 交流接觸器：法國施耐德，3 個。

25) 按鈕開關：ZB2BWM31C，帶自鎖,紅色/綠色,法國施耐德,2 套。

26) 防塵防水插座：公牛，1 套。

27) 固態繼電器：瑞士佳樂，3 套。

28) 熱超載繼電器：法國施耐德，2 套

29) 中間繼電器：日本 OMRON，3 套

9.2 選購配件

1) 壓縮機冷卻水循環系統：水塔+水泵+水管及安裝工程

2) 延長電纜線：標配4m,按機臺用電功率配置。

10 隨機資料

10.1 用戶手冊

2份，中文版

10.2 設備出廠裝箱清單

1 份

10.3 設備電器原理圖

1 份

10.4 設備出廠檢測報告

1 份

10.5 產品合格證

1份

10.6 產品保修證

1份

11 運輸及搬入

11.1 運輸

整體運輸，

11.2 搬入

本試驗箱的箱體、部件搬運時，必須滿足下列條件：

1) 搬入過程如需通過電梯時，電梯承重需大于本設備重量

2) 電梯能通過并放置本設備搬入過程如需通過過道及門時，要求能通過本設備（如有轉彎，需加大搬運寬度尺寸）。

3) 【如若無法滿足以上條件，請用戶務必事先聲明、商談】

12 使用條件

由用戶保證下列各項條件

（設備使用場地、供電線路、冷卻水、排風管道及安裝由用戶負責）

12.1 安裝場地

1) 地面平整，符合GB 50209-2002規范：平整度≤5mm/2m，總的水平度極差不大于5mm

2) 通風良好，無陽光和熱源的直接影響

3) 設備周圍無強烈振動

4) 設備周圍無強電磁場影響

5) 設備周圍無易燃、易爆、腐蝕性物質和粉塵

6) 設備附近備有排水地漏（距離制冷機組2米以內）

7) 場地地面承重能力：不小于本設備

8) 設備周圍留有不少于600mm的使用及維護空間（參見安裝布局圖）

A≥600mm B≥300mm C≥設備外形寬度 D≥600mm

12.2 環境條件

1) 溫度：+5℃～+35℃

2) 相對濕度：≤85%

3) 氣壓：80kPa～106kPa

12.3 供電條件

1) AC220V/50Hz 三相四線＋保護地線

2) 電壓允許波動范圍：±10%

3) 頻率允許波動范圍：（50±0.5）Hz

4) 保護地線接地電阻小于4Ω

5) TN-S方式供電或TT方式供電

6) 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立供本設備使用

7) 額定功率：2.5 kw

8) 最大電流：11 A

12.4 儲存環境

1) 設備不工作時，環境溫度應保持在0℃～+ 30 ℃范圍內

2) 當環境溫度低于0℃時，應將設備中存留的粉塵清理干凈，以免粉塵板結

12.5 其他

1) 試驗過程中不允許打開試驗箱門

2) 強制打開逄門，會造成箱內沙塵飛濺以及造成溫度波動
