1 產品名稱

淋雨沖水試驗裝置

2 產品型號

IPX3456-1000

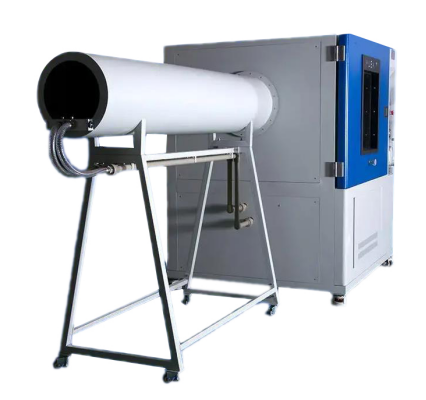

3 產品圖片

4 產品用途

1) 本淋雨試驗機為組合式,從IPX3～X6淋雨測試等級組合為一體控制。

2) 節約了客戶試驗室空間，每小時運行可節約用水量6個立方。

3) 控制方式可編程控制系統，由觸摸屏設定界面設置IPX34、X56獨立控制。

4) 可設定擺管320°旋轉角度適應IPX4測試等級，及設定噴淋時間，獨立樣品轉盤控制。

5) 符合標準:GB/T2423.38-2005<電工電子基本環境試驗規程>;GB4208<外殼防護等級〉

5 箱體結構

1) 內箱尺寸：D1000×1000×H1000㎜

2) 外型尺寸：約D3850×W1450×H1850㎜

3) 轉盤尺寸：φ350㎜圓型轉盤

4) 內外殼材質：不銹鋼板圓型轉盤：圓型不銹鋼棒焊接而成

5) 轉盤轉速：1～5r/min可調

6) 儲水箱：SUS304不銹鋼板折彎成型

7) 噴嘴：SUS304加工而成

8) 控流量裝置：浮子流量計

9) 水泵：專用不銹鋼離心泵

10) 擺管電機：深圳白山機電

11) 轉盤電機：臺灣永力

12) 控制系統：無錫信捷編程器

13) 觸摸屏：臺灣威綸通

14) 電氣配件：韓國“LG”接觸器、日本歐姆龍中間繼電器、中國正泰缺相保護器等。

6 IPX5、X6沖水試驗裝置

1) IPX5噴水孔徑：φ6.3mm（一只）

2) IPX6噴水孔徑：φ12.5mm（一只）

3) 噴管：不銹鋼管

4) 噴水控制：噴停控制方式

5) 噴射距離：2500㎜

6) 噴水管徑：φ32

7) 噴水流量：IPX5:12.5(L/min)  IPX6:(100L/min)

8) 噴水持續時間：0～9999min(可調)

7 IPX3、X4擺管淋雨試驗裝置

1) 擺管半徑：300mm

2) 擺管擺幅0～220°（270相近值）可調

3) 擺管擺速：可調（+180～-180～+180約為12S）

4) 噴孔尺寸：φ0.8mm(針孔型)

5) 噴孔中心距：50mm

6) 擺管壁厚：2mm

7) 淋雨水流量：0.07/min只

8) 試驗臺承重量：50kg

9) 運行時間控制：0～9999min可調

10) 擺管采用無縫不銹鋼管加工而成

8 手持式花灑器（選配）

1) 本品由一個按標準規定公布的121個φ0.5的孔構成的灑水器頭及一付可拆卸的活動擋板組成。

2) 本品要求與控流量供水裝置中的流量計配套使用,本品的活動擋板可以按照有關標準的試驗要求方便的裝上或拆卸。

3) 依據GB4208-93試驗功能(IPX3-IPX4)當試驗樣品外殼無法全部淋濕時，就可優先選用手持式花灑試驗裝置，可滿足防水等級為IPX3淋水試驗及IPX4濺水試驗。

4) 孔   徑：  φ0.5

5) 孔   數：  121個

6) 球面半徑：  φ75.5mm

7) 流    量：  10L/min±5%（由供水裝置控制）

8) 尺   寸：  500(W)×1000(H)×400(D)

9) 重   量：  15Kg

10) 中間1 個孔，

11) 里面兩圈每圈各12個孔，孔間隔距離為30°

12) 外面四圈每圈各24個孔，孔間隔距離為15°

13) 噴頭材質：黃銅；蓮蓬頭Φ102mm

14) 不銹鋼擋板可不遮擋噴頭噴水或擋住噴頭30°角噴水。

9 安保裝置

1) 缺水保護；

2) 相序保護；

3) 電機過載保護；

4) 漏電保護；

5) 獨立的運行時間到提醒功能。

10 隨機資料

10.1 用戶手冊

1份，中文版

10.2 用戶操作指南

1份，中文版

10.3 產品合格證

1份

10.4 產品保修證

1份

11 使用條件

由用戶保證下列各項條件

（設備供電線路、冷卻排風裝置由用戶負責）

11.1 安裝場地

1) 地面平整，符合GB 50209-2002規范：平整度≤5mm/2m，總的水平度極差不大于5mm

2) 通風良好，無陽光和熱源的直接影響

3) 設備周圍無強烈振動

4) 地漏：不大于2m距離

5) 設備周圍無強電磁場影響

6) 設備周圍無易燃、易爆、腐蝕性物質和粉塵

7) 場地地面承重能力：不小于本設備

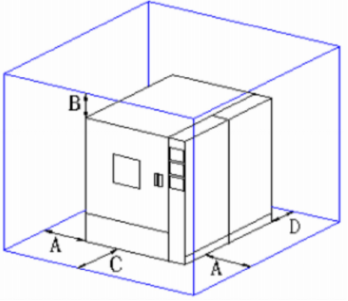

8) 設備周圍留有不少于600mm的使用及維護空間（參見下圖）

A≥600mm B≥300mm C≥設備外形寬度 D≥600mm

11.2 環境條件

1) 溫度：+5℃～+40℃

2) 相對濕度：≤85%

3) 氣壓：80kPa～106kPa

11.3 供電條件

    電源

1) AC380V，50Hz，三相四線＋保護地線。

2) 電壓允許波動范圍：AC（380±38）V 。

3) 頻率允許波動范圍：（50±0.5）Hz。

4) 保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電。

5) 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立供本設備使用

額定功率

3.5 kw（可根據箱內負載和升溫速率要求調整配置）

額定電流

7 A
